今天小U以深圳當代藝術館與城市規劃展覽館為例,給大家講一講關于展館的燈光與設計的相關知識。此建筑由深圳當代藝術館與城市規劃展覽館兩部分組成,相互獨立又有機統一。 它由玻璃、沖孔板、石材三種表皮材料組成,利用鋼結構系統彼此延伸扭轉,形成復雜而充滿生命力的建筑體。但極具造型感的幕墻造型也為燈光設計帶來巨大麻煩, 燈光最終克服重重挑戰,與建筑結構完美整合在一體,干凈利落的呈現了一塊晶瑩剔透的城市“巨石”。針對異型建筑工程,BIM(建筑信息模型)是一種非常快速有效的解決方案,而本此設計工作,也是利用BIM(建筑信息模型)方式來進行燈光設計工作的有效嘗試。

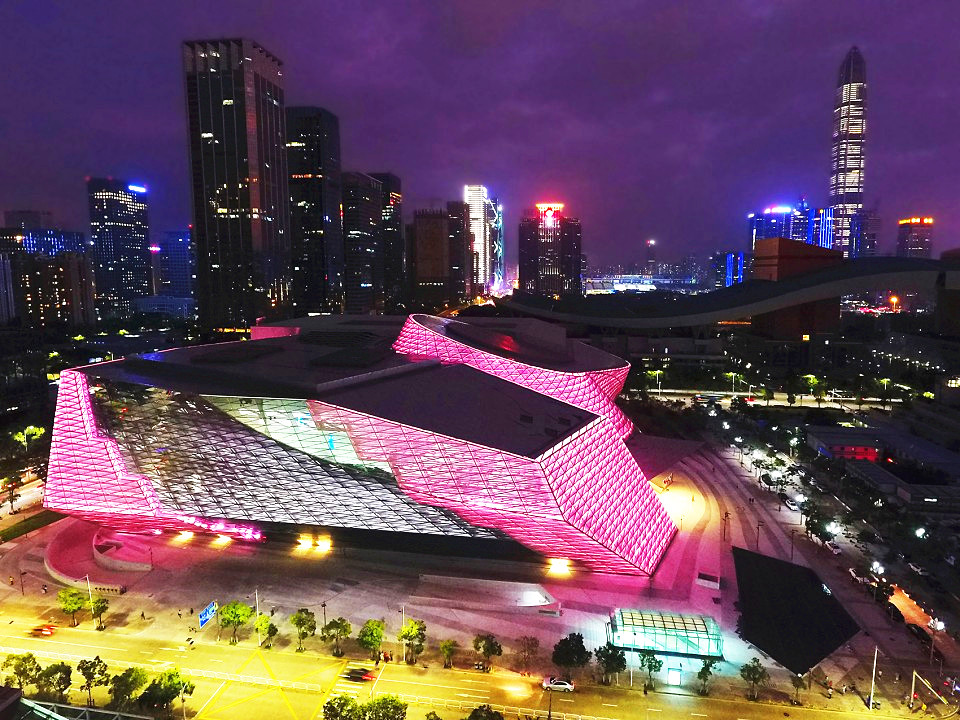

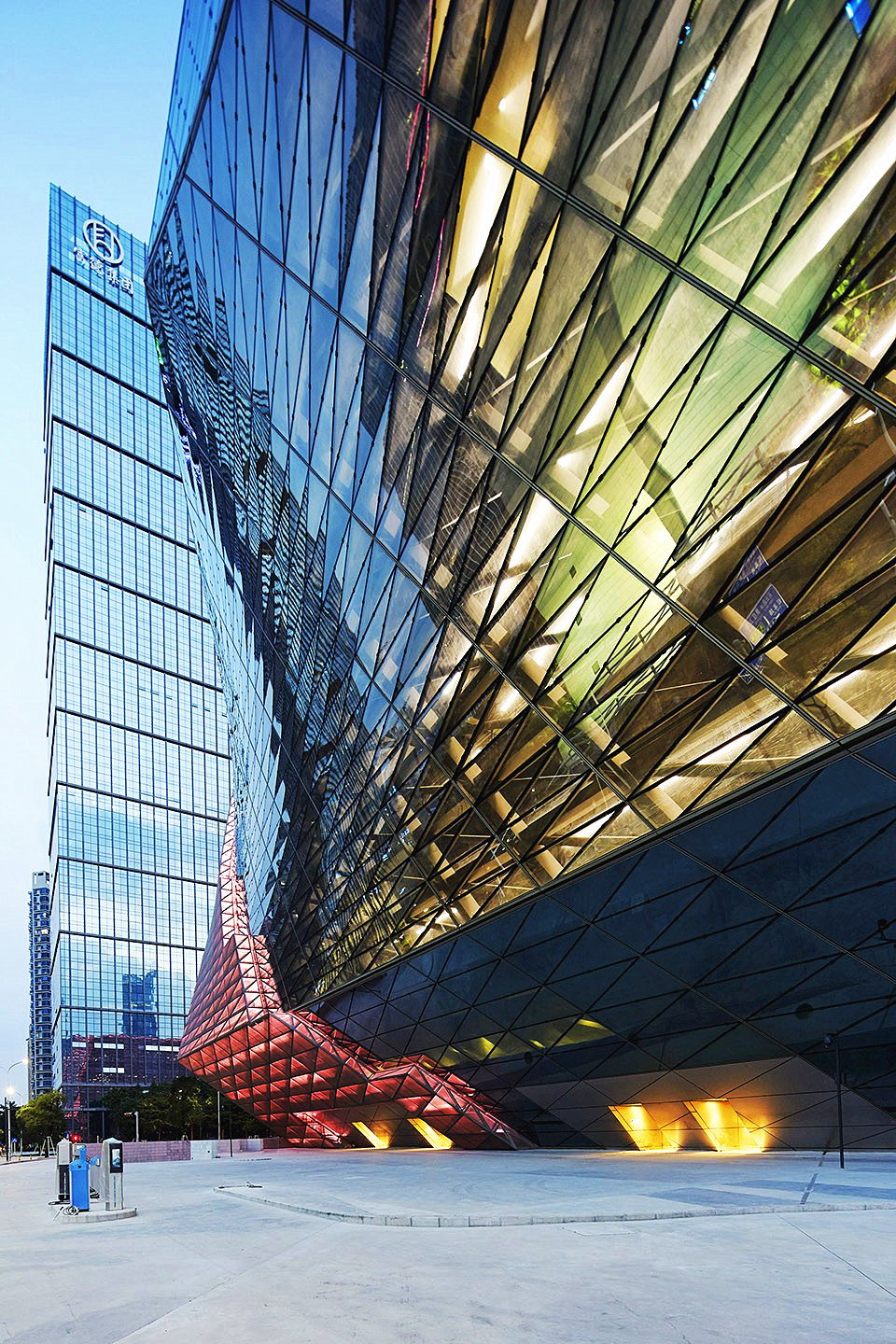

▽ 深圳當代藝術館與城市規劃展覽館

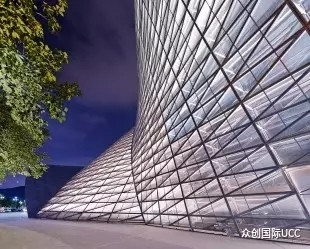

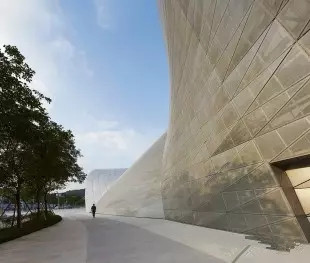

▽ 復雜而充滿生命力的建筑體

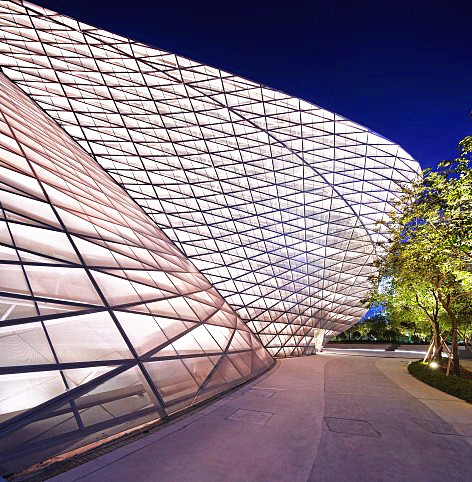

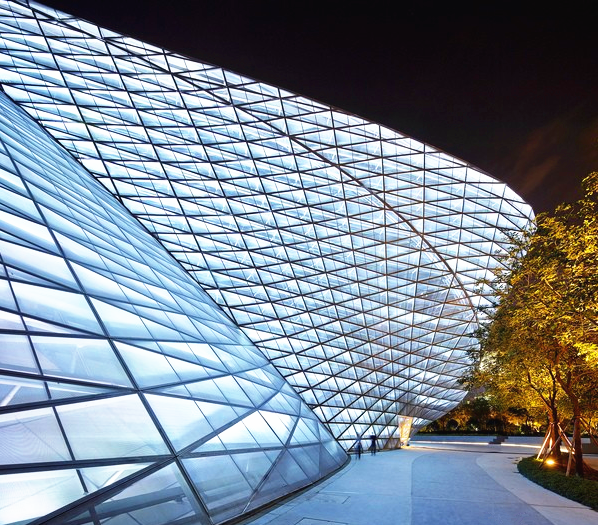

▽ 極具造型感的幕墻造型

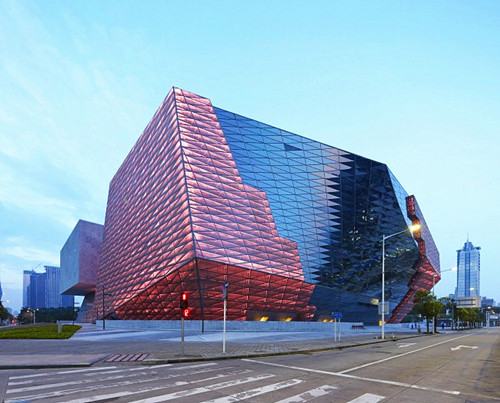

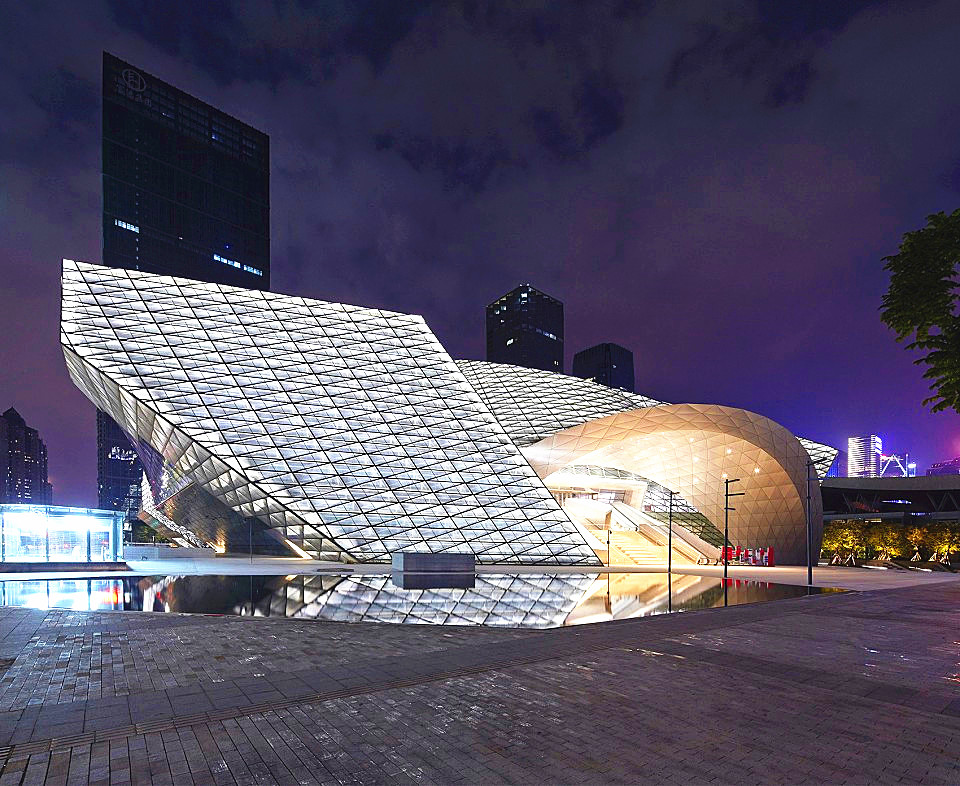

▽ 一塊晶瑩剔透的城市”巨石”。
燈光設計利用犀牛軟件,在實際1:1建筑數字模型中,進行燈具的排布安裝推算,并導入照度計算軟件反復研究不同配光不同功率以及光與材料之間的反射關系。不僅如此,為了解決建筑玻璃幕墻不同陰陽角的玻璃反光及燈具表面眩光問題,燈光設計在現場進行了反復的實地測試,比如調整安裝角度、改變配光角度、增加遮光配件等等方式,考慮到龐大的燈具數量和安裝難度問題,最終利用統一安裝定制的U型遮光槽,遮光槽靠外側是可調節高度的擋板,用于遮擋眩光,遮光槽內部噴涂黑色消光涂料,減少自身被照亮的可能。

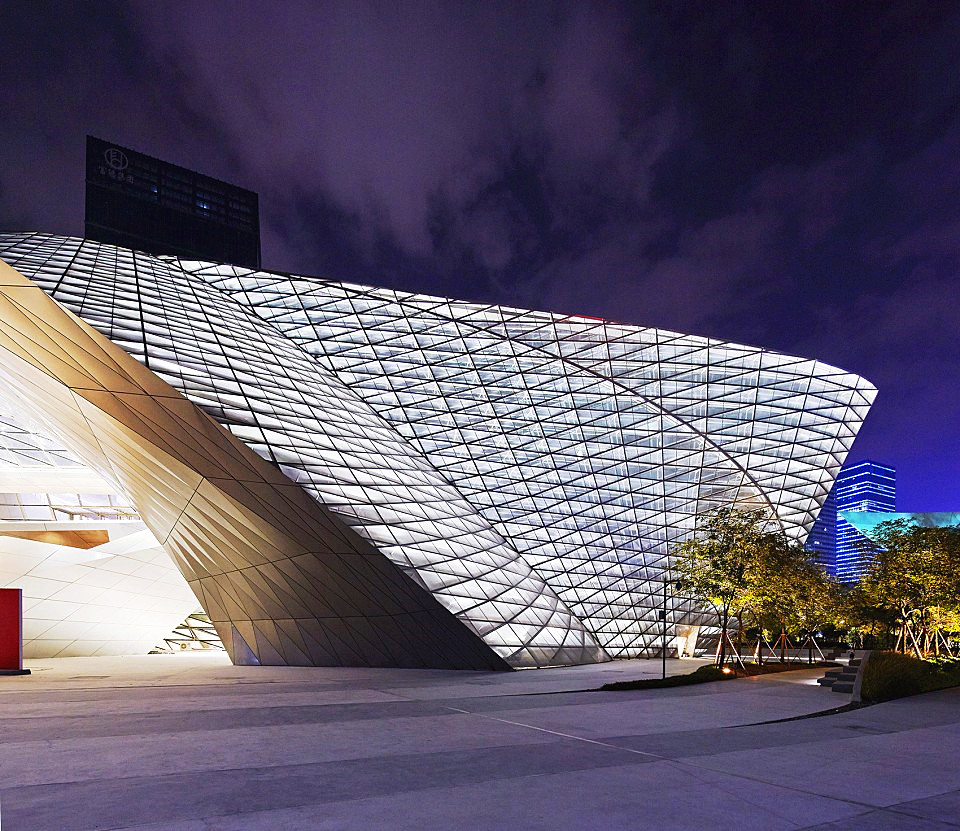

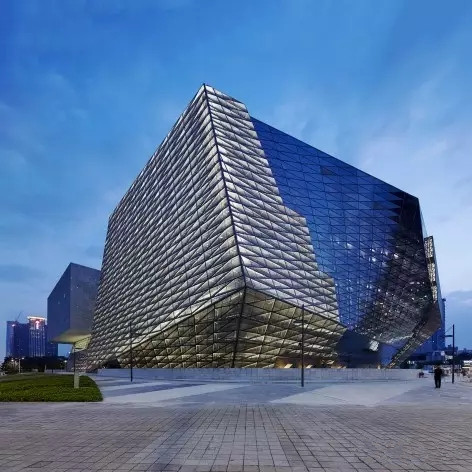

▽ 利用BIM(建筑信息模型)方式來進行燈光設計

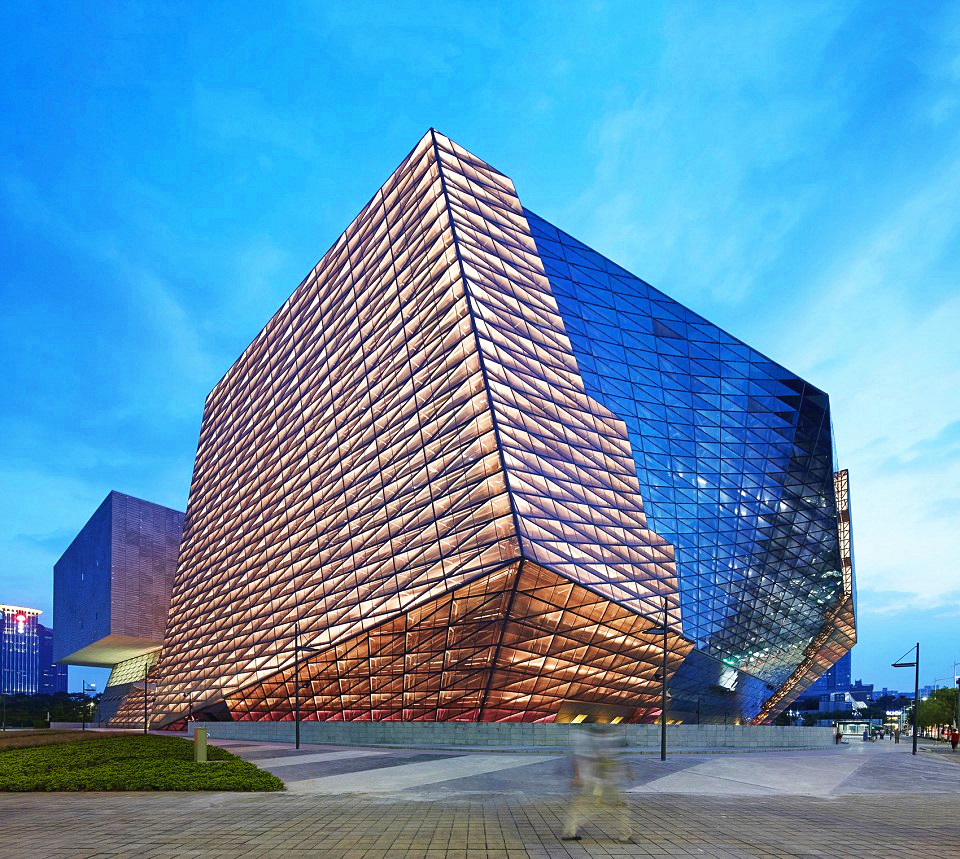

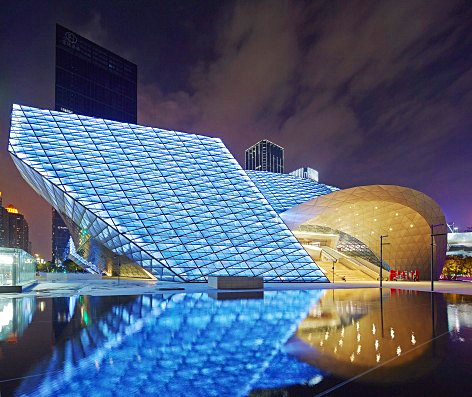

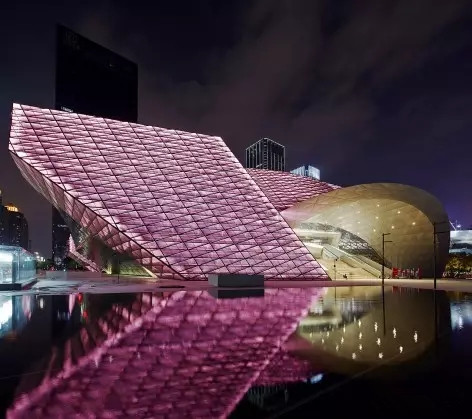

▽ 顏色變幻多端
整個項目的建設調試過程利用了BIM(建筑信息模型)的優勢和便利,與建筑及幕墻無縫的結合,完美的呈現建筑完成后真實的燈具安裝、荷載、走線、視覺等等,這也為今后的燈光設計進行類似的超復雜異形建筑的照明設計奠定了基礎。

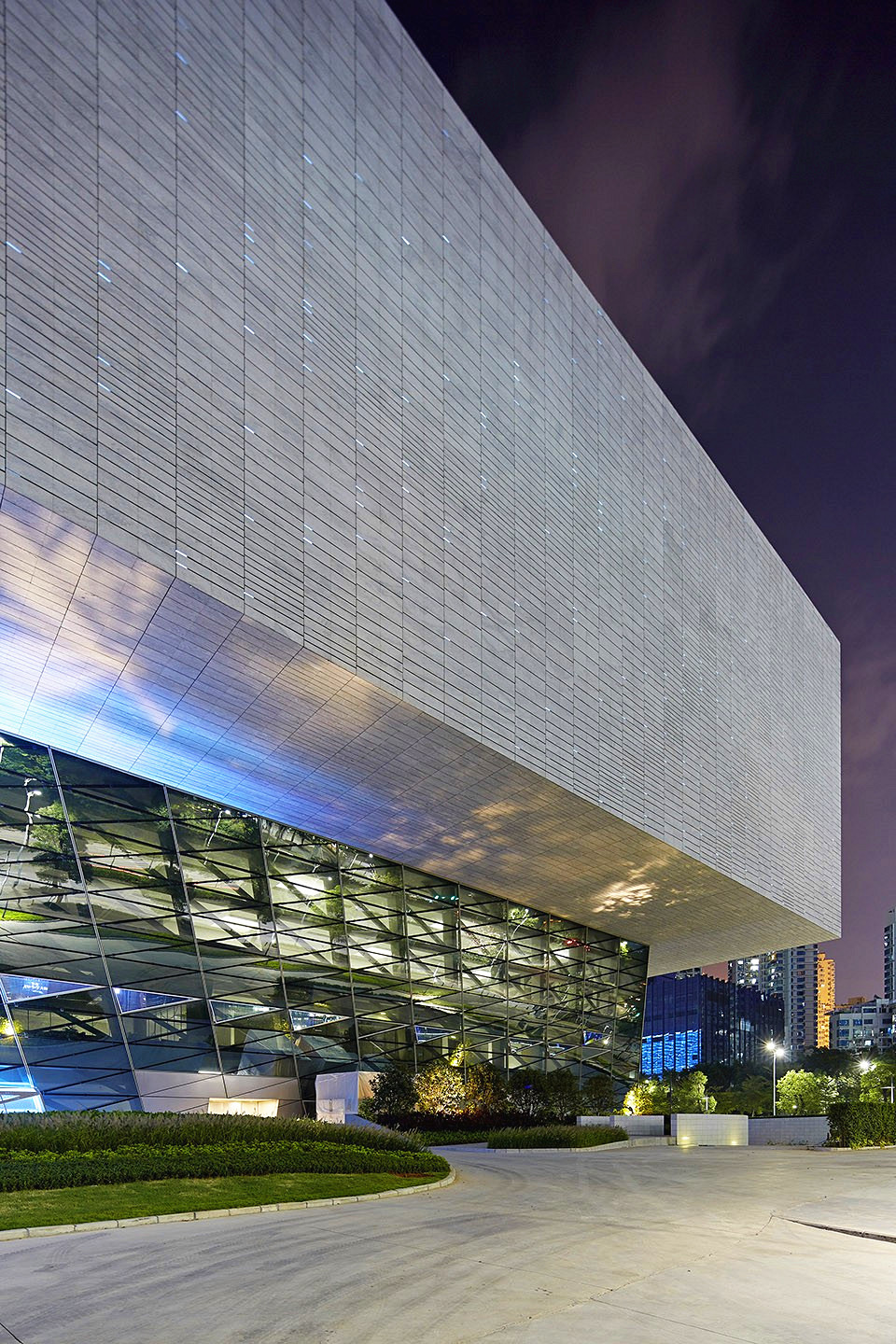

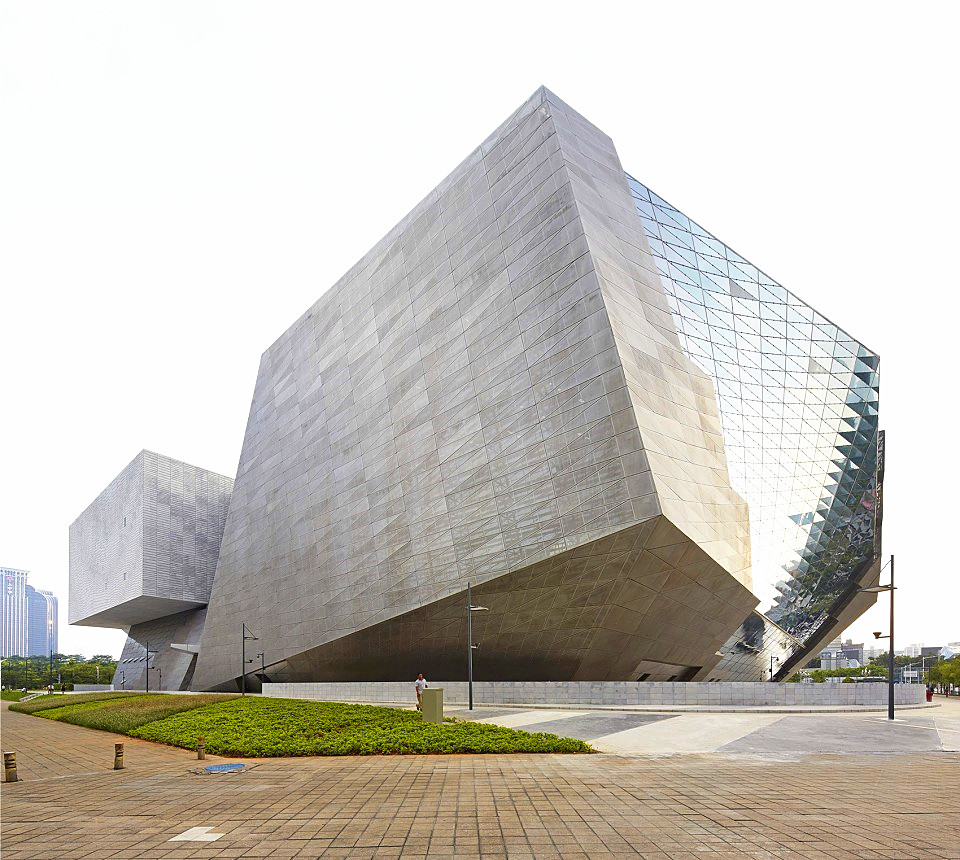

▽ 燈光與建筑及幕墻無縫的結合
